Prise remorque +boitier (SBS)





Nouveaux :  boîtier pour les véhicules multiplexé  (SBS)





SBS (*) : Système de Branchement Simplifié


Le produit :

  Le Système de Branchement Simplifié S.B.S (*) à été développé pour permettre le branchement d'un  attelage aussi bien sur un véhicule basique que sur un véhicule multiplexé. Le boîtier S.B.S. est conçu de telle sorte qu'il protège les systèmes électroniques du véhicule (BSI) de tout retour dû à un défaut  électrique sur la remorque. Le boîtier S.B.S. est pré-programmé lors de sa production pour permettre le  branchement sans outil spécifique sur le véhicule. L'utilisation de l'outil permet de s'affranchir de la  recherche des fonctions de chaque câble arrivant sur les feux de signalisation et permet donc un gain de temps appréciable.

Le boîtier S.B.S. est compatible avec :

- les véhicules ayant la masse au châssis et fonctionnant avec une tension de «12 V»,
- les véhicules équipés du contrôle des ampoules (check control),
- les véhicules équipés de feux arrières à leds utilisant un faible voltage,
- les véhicules équipés de feux pilotés par voltage mixte (deux signaux sur le même fil/ PWM),
- les véhicules ayant les feux antibrouillard commandés par la masse

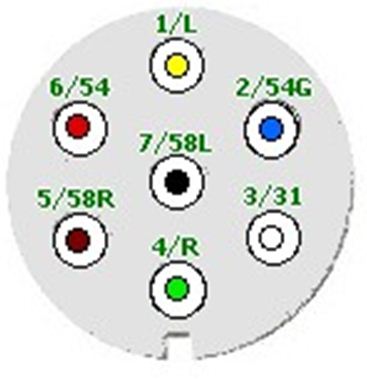

Schéma de câblage    Prise 12 volts 7 broches
N° broches Code Couleur Fils

1 L Jaune Clignotant gauche      ..............

2 54 G Bleu Feu antibrouillard.... ..............

3 31 Blanc Masse.                       ...............

4 R Vert Clignotant droit                 ............

5 58R Brun Feux de position D   ..............

6  54 Rouge stop gauche et droit .............

7 58L Noir Feux de position G      .............

L’équipement obligatoire-  A l'arrière de la remorque :
Deux feux et triangles réfléchissants rouges, plus un éclairage de la plaque d’immatriculation.
(Pour les remorques dont le P.T.A.C. est inférieur à 500 kg, les feux de stop et clignotants ne sont pas obligatoires à condition que ceux du véhicule tracteur ne soient pas masqués.)
- A l’avant : Deux dispositifs réfléchissants et feux de positions blancs, si la largeur de l’attelage est supérieure à 160 cm, ou si elle dépasse de plus de 20 cm la largeur du véhicule tracteur.
- Sur les côtés : Dispositifs réfléchissants orange, et feux d’encombrement si la longueur de la remorque est
supérieure à 210 cm.
- Dans l'équipement de bord du véhicule : un triangle, si le P.T.A.C. excède 500 kg.
- Rétroviseurs extérieurs : Si la remorque masque la visibilité dans le rétroviseur intérieur ou que sa largeur est supérieure à celle du véhicule tracteur, et dans tous les cas pour les caravanes, un rétroviseur extérieur droit est obligatoire.

-Les plaques :Les remorques autres que les caravanes doivent porter à l’avant droit une plaque indiquant : le poids à vide (P.-V.), le P.T.A.C., longueur du dispositif d’attelage compris, largeur et surface.



Attention ! : Pour tous les nouveaux Véhicules Multiplexé, un boîtier B.S.R (Boîtier de servitude Remorque) est livré  avec le Faisceau.
                   Une Re-programmation du calculateur du Véhicule peut être nécessaire.
Il est conseillé de faire réaliser le branchement de votre prise par un Professionnel.


Cela peut se remplacer par le  boîtier  S.B.S  sans s'occuper du calculateur

 En savoir un peu plus sur le boîtier S.B.S  : Système de Branchement Simplifié



Autre Adaptateur multiplexage pour attelage remorque



 Relais à microprocesseurs, ce boitier électronique universel, dit "boitier intelligent", permet de brancher sans difficulté un faisceau 7 broches sur tous les véhicules (Toutes marques, y compris les 'haut de gamme' comme BMW, Mercedes),et sans provoquer d'interférence avec l'électronique d'origine.



Le principe est qu'il ne fait que récupérer les informations de "contacts" sans consommation directe de courant. Il fait ainsi "interface" entre le circuit électrique du véhicule et celui de la remorque.

site: adaptateur multiplexage pour attelage remorque

Gau c


Les réactions

Avatar Christian Gau

bonjour
comme il est multiplexé la solution pour vous c'est d'e faire monter un faisceau spécial prise remorque chez fiat,
ou peut être le boitier S.B.S, a vous de vous renseigner.
PS :nous ne sommes qu'un club de camping cariste
Gc

Le 24-07-2014 à 19:23:10

Avatar Jean

Voila la solution pour l'eclairage remorque a led et vehicule multiplexe
http://jean.pacary.free.fr/Eclairage%20remorque%20a%20led%20et%20vehicule%20multiplexe.htm?v=8qWBeKh9tZQ

Le 09-08-2015 à 22:57:02
